360°
• 광폭전지용 For wide-width batt (~1,500mm
Catalog 06
主要グローバルパートナー
米国、日本、中国、ヨーロッパ、アジアなど26カ国2,000台以上のシステムを提供しています。
Battery
Samsung SDI, SK ON, LG ES, HYUNDAI MOTOR COMPANY, PNT, KGA, CIS, SKNX, LOTTE EM, JNTG, Nanya Plastics Corporation, Chang Chun Petrochemical, Volta Energy Solutions
AMERICA
LG Hausys, SKC, Hankook Tire, TERPHANE, Ford, Amprius
EUROPE
Lindauer Dornier, Brueckner Machinebau, Synthesia (Aliachem AS), Starlinger, Circuit Foil Luxembourg, Hankook Tire
KOREA
Samsung Electromechanics、Samsung Electronics、LG Chemical、LG Electronics、SKC、Hanhwa Advanced Materials、Doosan Electronics、Hankook Tire、Lotte Chemical、Kolon Industriesなど
JAPAN / INDIA / TAIWAN
Japan Steel Works, KANADEVIA, Sumitomo, Toshiba Machine, Mitsubishi Heavy Industries, Sekisui Chemical / UFLEX, JINDAL, Polyplex / Shinkong Materials, Nanya Plastics, Chang Chun Petrochemical
CHINA / SOUTH-EAST ASIA / MIDDLE EAST
Lucky Science, Genzon Novel materials, Jiangdong Electronic Materials, SKC, Hyosung / Asian Pulp & Paper, Trias Sentosa, Samsung Electromechanics / UFLEX Limited, JBF RAK LLC
Catalog 07
システム適用分野
バッテリー / Batteries
- アルミニウム(Al Foil)、銅箔(Copper Foil)
- 分離膜（Separator）、電極コーティング（Electrode Coating）
- ロールプレスなど
電子素材 / Electronic Materials
- 電子部品（Electronic Parts）、MLCC、EMC
- コーティング（コーティング）
ディスプレイ/ディスプレイ
- 偏光フィルム、拡散板、導光板
- コーティングフィルム、保護フィルム
メタル/メタル
- 金属シート、メタルシート
- Cu、Al、Steel、SUSなど
包装用 / Packaging
- 食品包装、軟包装
- PE、PP、PET、バッテリー包装
その他 / Etc.
- 太陽光、発泡シート、PVCフィルム/シート
- EVAシート、タイヤ、人工皮革など
Catalog 07

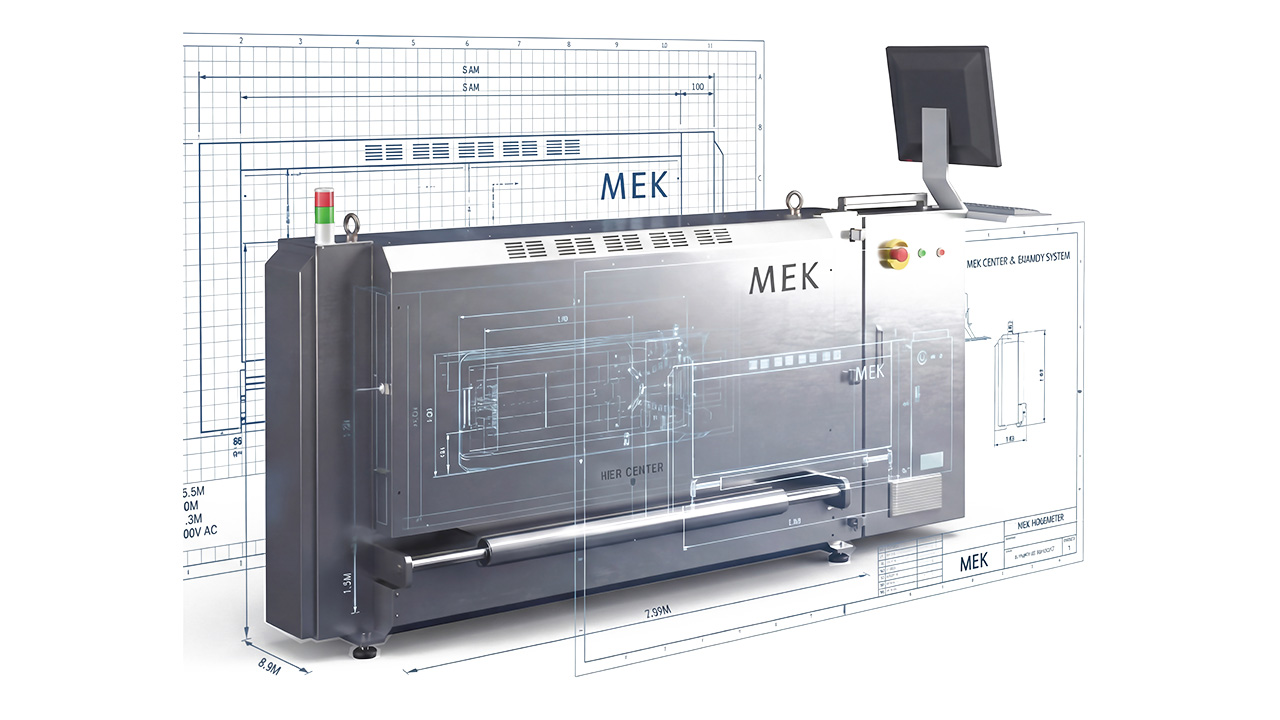

オンライン厚さ測定器の概要
MEKオンライン厚さ測定器は、ウェブ（WEB）形状の製品厚さと重量を測定し、厚さ・重量・密度を解析する装置です。製品製造中の全幅の厚さをリアルタイムで測定および制御することで、品質向上、プロセス最適化、コスト削減に役立つ世界最高レベルの製品です。
システム適用効果
- 厚さ、重量、密度外偏差管理による品質向上
- 測定データの保存による製品管理
- プロセス管理によるシステム最適化
- 原料コストの削減
Catalog 08
センサーの種類
X-RAY
低エネルギーX線透過式測定法による測定体の成分、厚さ、重量分析。高エネルギーX線は鉄板、Steelなど分析可能。
β-RAY
ベータ崩壊電子粒子線透過測定法による厚さ,重量分析
IR / IR (Interference)
赤外線透過・反射式測定。 2領域波長透過式で成分・厚さ・重量分析。
CONFOCAL Dual / INTERFERENCE Reflective
同軸変位センサ二重測定による厚さ直接測定白色光干渉反射式で透明体厚分析（最大5層）。
LASER Roll / LASER Dual / LASER Reflective
リニアアレイレーザー+補償センサロール測定反射式レーザー二重測定と透明素材表面・背面反射距離差換算。
Catalog 10

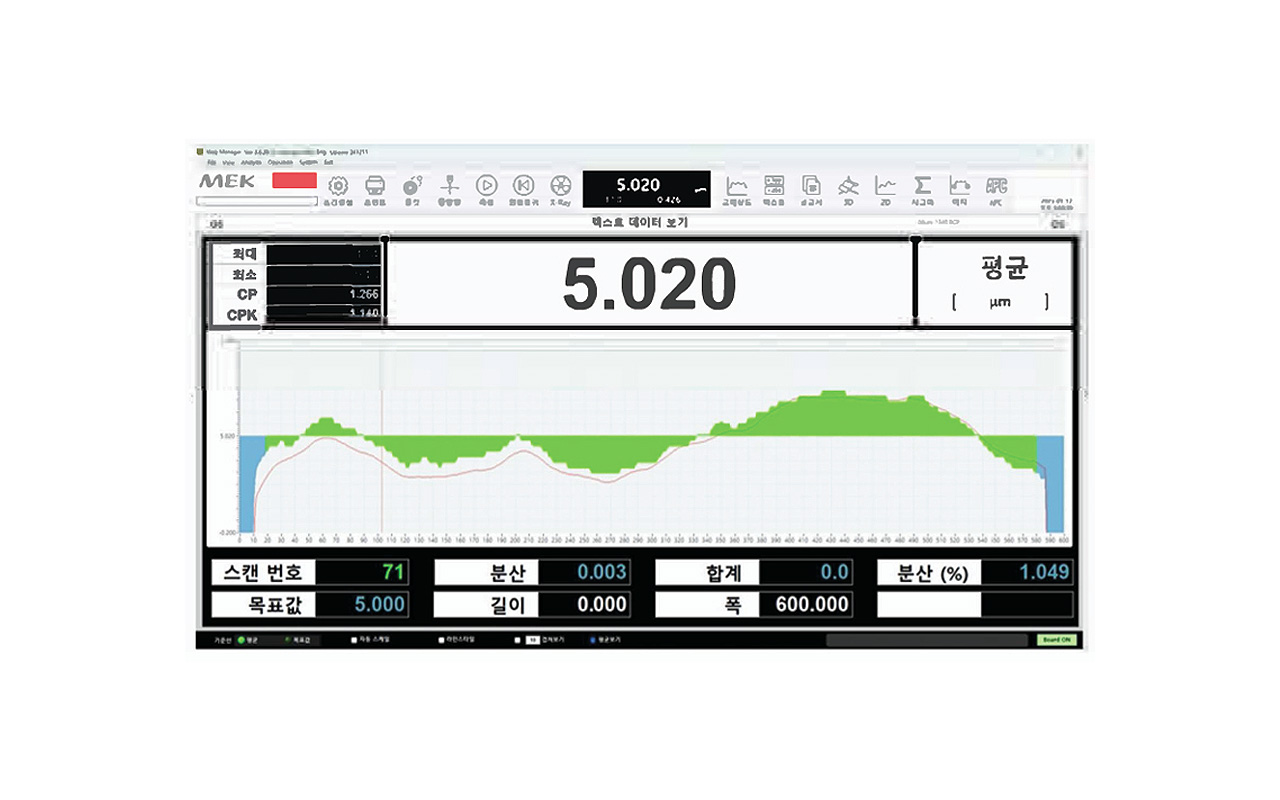

プログラムとソフトウェア
ユーザーの理解と最適なプロセス条件のために様々な方法で解釈したデータを示し、SQCなど各種統計を提供します。
プログラムの特徴
- ユーザーフレンドリーな構成 - 直感的なインターフェース
- 言語選択可能：漢、英、中、日
- User HMIと測定データ通信(オプション)
- ユーザーの要求に合わせてカスタマイズ可能

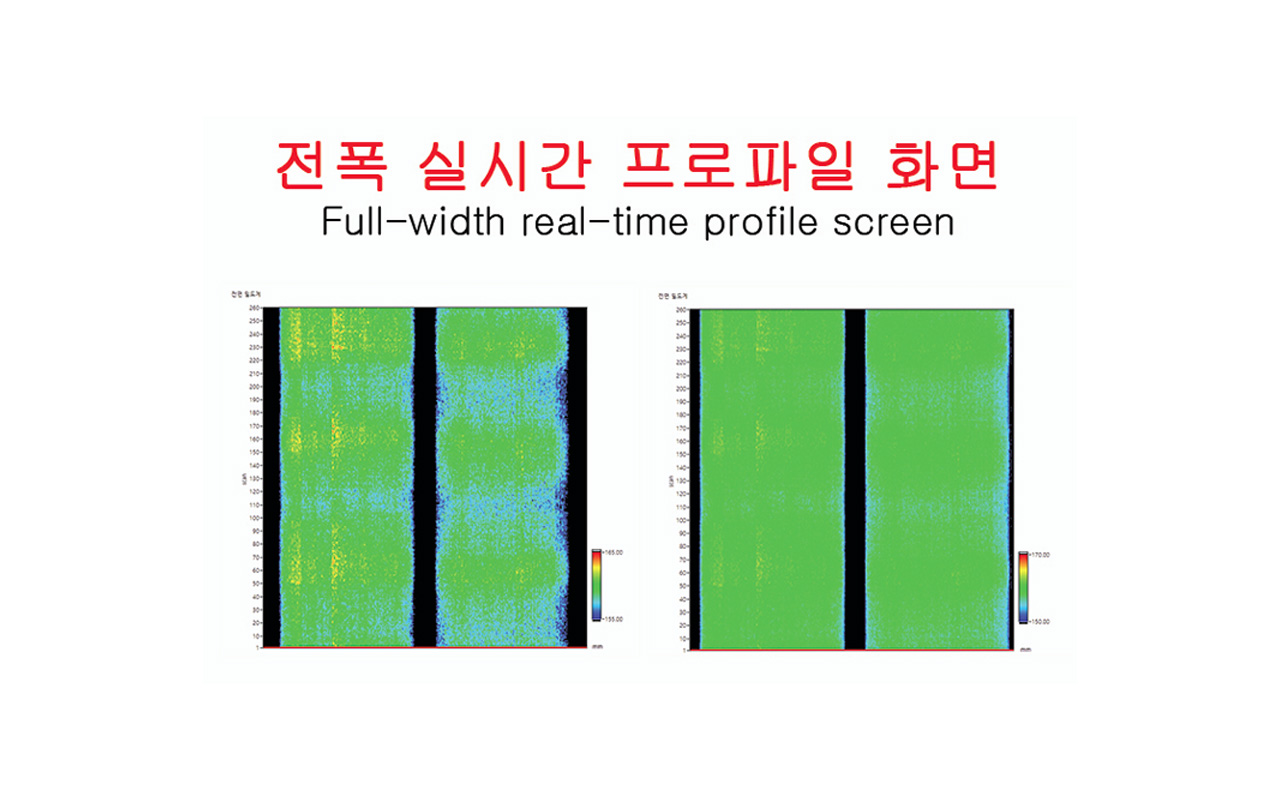

全幅超高分解能（CD、MD）全数測定
Catalog 11
自動プロファイル制御
測定器と連動して測定したデータを分析、一定の工程を維持するようにActuatorをリアルタイムで制御する装置です。
APCの特徴
- 最適化された厚さ制御アルゴリズム
- 迅速な厚さ制御とプロファイル安定化
- Auto Mapping：センターボルト基準
- 滑らかなミルロール外観
- 数マイクロン以内に制御ゲインを自動調整
- ダイボルト温度フィードバック制御（オプション）
- MD（Machine Direction）制御（オプション）
APC適用後のプロファイルの変更
- Before — Target thickness changed from 60μm to 30μm, APC begins
- After 5 min — Regulates Control Gain, reducing thickness variation
- After 10 min — Steadily analyzes and controls thickness profiles
- After 15 min — Best result within 15 minutes
Catalog 18

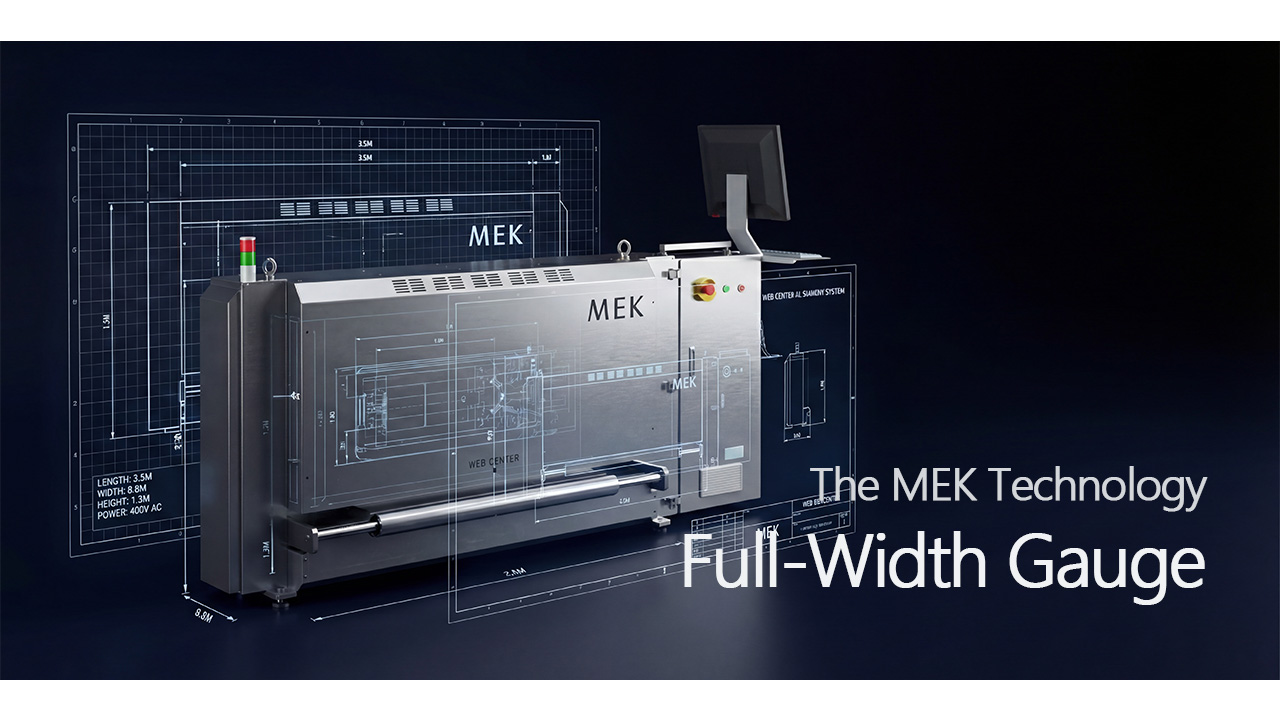

全幅X線厚さ測定器
高精度・非接触・リアルタイム全幅厚さ測定ソリューション - フィルムおよびシート全幅方向の厚さをリアルタイム/非接触/高精度測定するオンライン検査システム。
| アイテム | 仕様 |
|---|---|
| 測定原理 | X-ray Transmission |
| 最大測定幅 | 1,300mm(拡張可能) |
| X線エネルギー | Safe X-ray |
| 空間分解能 | ≤ 1 mm(Option) |
| 測定速度 | 高速連続スキャン |
| 出力信号 | Ethernet / Digital / Analog |
| 設置方法 | 生産ラインのオンラインインストール |
| 安全 | Radiation Shielding構造 |
特徴

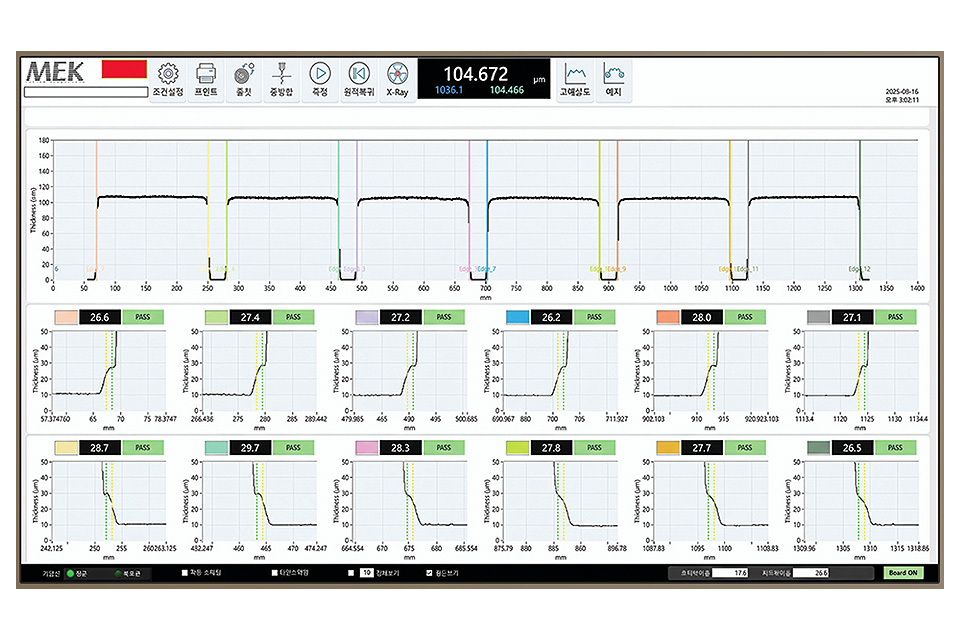

- 全幅同時測定：Edge-to-Edgeリアルタイム厚さプロファイル

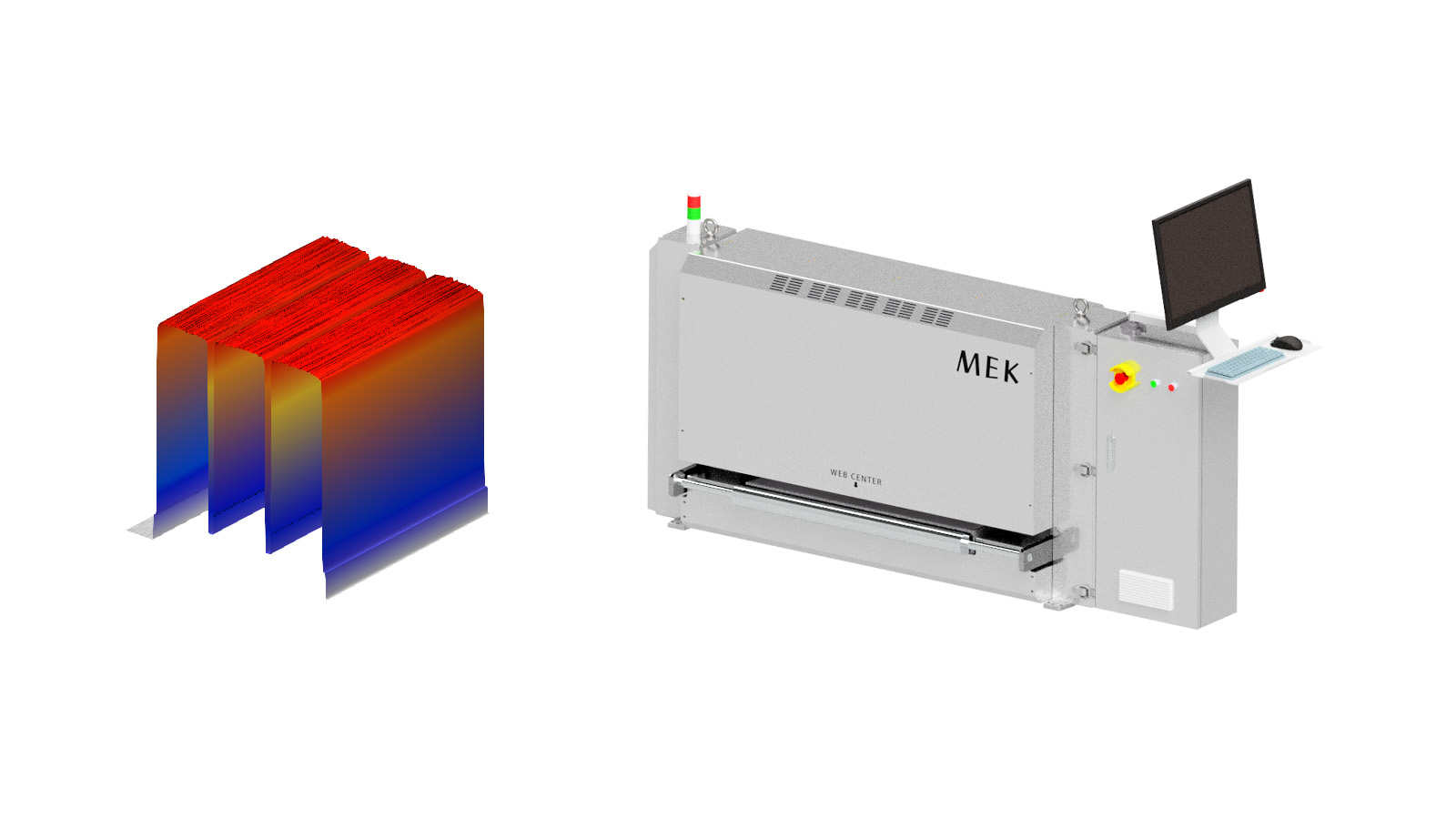

- 高速スキャン/高精度測定/自動補正/ヒートマップ可視化
- プロセスカスタムフレーム＆カスタマイズプログラム
期待効果
- プロセス品質の安定化
- 厚み不良早期検出・原材料使用量の削減
- 生産条件の最適化/自動品質管理システムの構築
