1040 THICKNESS GAUGE > 두께 측정기

研究分野

新製品開発（新システム）
AI制御システムの開発（AI Control system）
新センサーの開発(New sensor)

研究組織

研究所長（他7名） — 浦項工科大学機械工学科
上級研究員 - 延世大学電子工学科（新製品開発）
責任研究員 - ソウル大学原子力工学科（AI制御システム開発）
上級研究員 - ソウル大学応用工学科（新規センサー開発）

研究施設

Pilot Line — On-Line test measurement line

デモ設備 — Surface inspection & pinning demo

米国、日本、中国、ヨーロッパ、アジアなど26カ国2,000台以上のシステムを提供しています。

Battery

Samsung SDI, SK ON, LG ES, HYUNDAI MOTOR COMPANY, PNT, KGA, CIS, SKNX, LOTTE EM, JNTG, Nanya Plastics Corporation, Chang Chun Petrochemical, Volta Energy Solutions

AMERICA

LG Hausys, SKC, Hankook Tire, TERPHANE, Ford, Amprius

EUROPE

Lindauer Dornier, Brueckner Machinebau, Synthesia (Aliachem AS), Starlinger, Circuit Foil Luxembourg, Hankook Tire

KOREA

Samsung Electromechanics、Samsung Electronics、LG Chemical、LG Electronics、SKC、Hanhwa Advanced Materials、Doosan Electronics、Hankook Tire、Lotte Chemical、Kolon Industriesなど

JAPAN / INDIA / TAIWAN

Japan Steel Works, KANADEVIA, Sumitomo, Toshiba Machine, Mitsubishi Heavy Industries, Sekisui Chemical / UFLEX, JINDAL, Polyplex / Shinkong Materials, Nanya Plastics, Chang Chun Petrochemical

CHINA / SOUTH-EAST ASIA / MIDDLE EAST

Lucky Science, Genzon Novel materials, Jiangdong Electronic Materials, SKC, Hyosung / Asian Pulp & Paper, Trias Sentosa, Samsung Electromechanics / UFLEX Limited, JBF RAK LLC

バッテリー / Batteries

アルミニウム(Al Foil)、銅箔(Copper Foil)
分離膜（Separator）、電極コーティング（Electrode Coating）
ロールプレスなど

電子素材 / Electronic Materials

電子部品（Electronic Parts）、MLCC、EMC
コーティング（コーティング）

ディスプレイ/ディスプレイ

偏光フィルム、拡散板、導光板
コーティングフィルム、保護フィルム

メタル/メタル

金属シート、メタルシート
Cu、Al、Steel、SUSなど

包装用 / Packaging

食品包装、軟包装
PE、PP、PET、バッテリー包装

その他 / Etc.

太陽光、発泡シート、PVCフィルム/シート
EVAシート、タイヤ、人工皮革など

MEKオンライン厚さ測定器は、ウェブ（WEB）形状の製品厚さと重量を測定し、厚さ・重量・密度を解析する装置です。製品製造中の全幅の厚さをリアルタイムで測定および制御することで、品質向上、プロセス最適化、コスト削減に役立つ世界最高レベルの製品です。

システム適用効果

厚さ、重量、密度外偏差管理による品質向上
測定データの保存による製品管理
プロセス管理によるシステム最適化
原料コストの削減

Real-time thickness profile

X-RAY

低エネルギーX線透過式測定法による測定体の成分、厚さ、重量分析。高エネルギーX線は鉄板、Steelなど分析可能。

β-RAY

ベータ崩壊電子粒子線透過測定法による厚さ,重量分析

IR / IR (Interference)

赤外線透過・反射式測定。 2領域波長透過式で成分・厚さ・重量分析。

CONFOCAL Dual / INTERFERENCE Reflective

同軸変位センサ二重測定による厚さ直接測定白色光干渉反射式で透明体厚分析（最大5層）。

LASER Roll / LASER Dual / LASER Reflective

リニアアレイレーザー+補償センサロール測定反射式レーザー二重測定と透明素材表面・背面反射距離差換算。

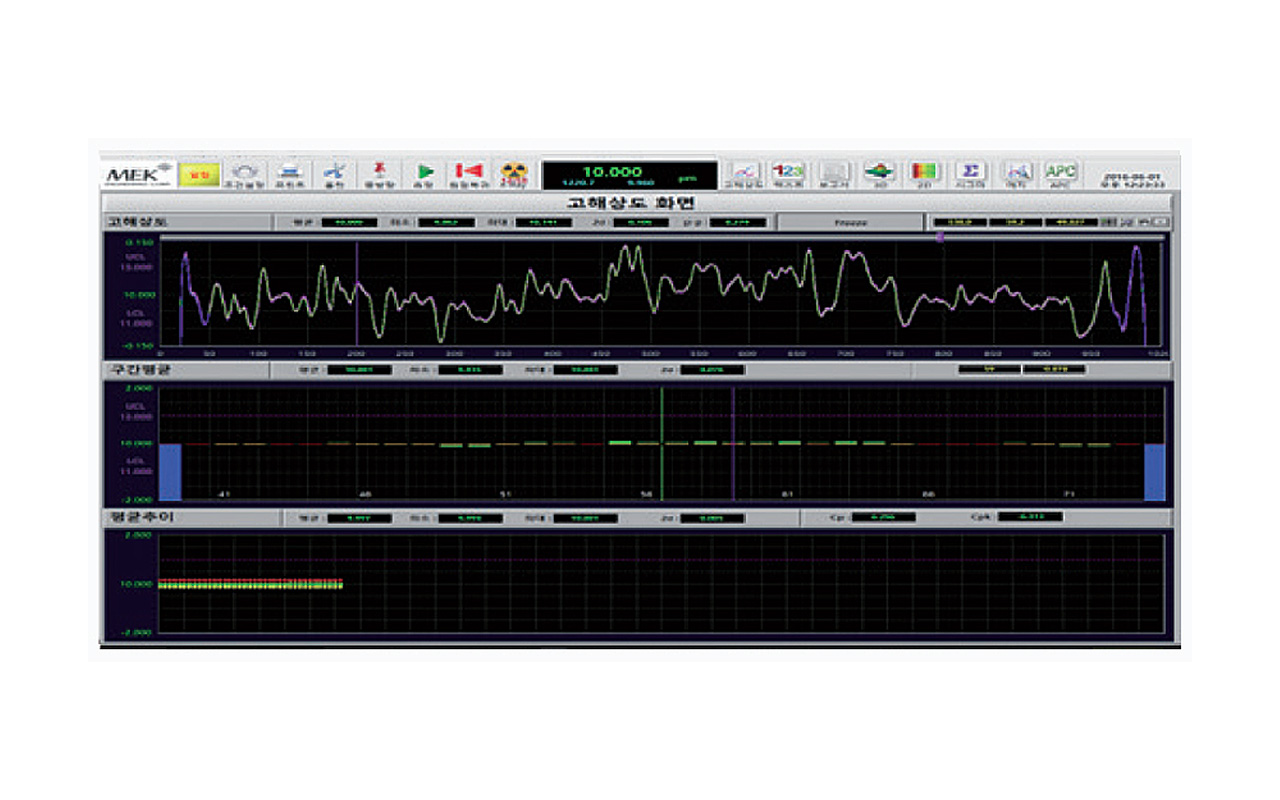

ユーザーの理解と最適なプロセス条件のために様々な方法で解釈したデータを示し、SQCなど各種統計を提供します。

プログラムの特徴

ユーザーフレンドリーな構成 - 直感的なインターフェース
言語選択可能：漢、英、中、日
User HMIと測定データ通信(オプション)
ユーザーの要求に合わせてカスタマイズ可能

全幅超高分解能（CD、MD）全数測定

自動プロファイル制御 — Automatic Profile Control (APC)

測定器と連動して測定したデータを分析、一定の工程を維持するようにActuatorをリアルタイムで制御する装置です。

APCの特徴

Before APC control

After APC control (5/10/15 min)

APC適用後のプロファイルの変更

Before — Target thickness changed from 60μm to 30μm, APC begins
After 5 min — Regulates Control Gain, reducing thickness variation
After 10 min — Steadily analyzes and controls thickness profiles
After 15 min — Best result within 15 minutes

二次電池コーティングプロセス — Secondary Battery Coating Process

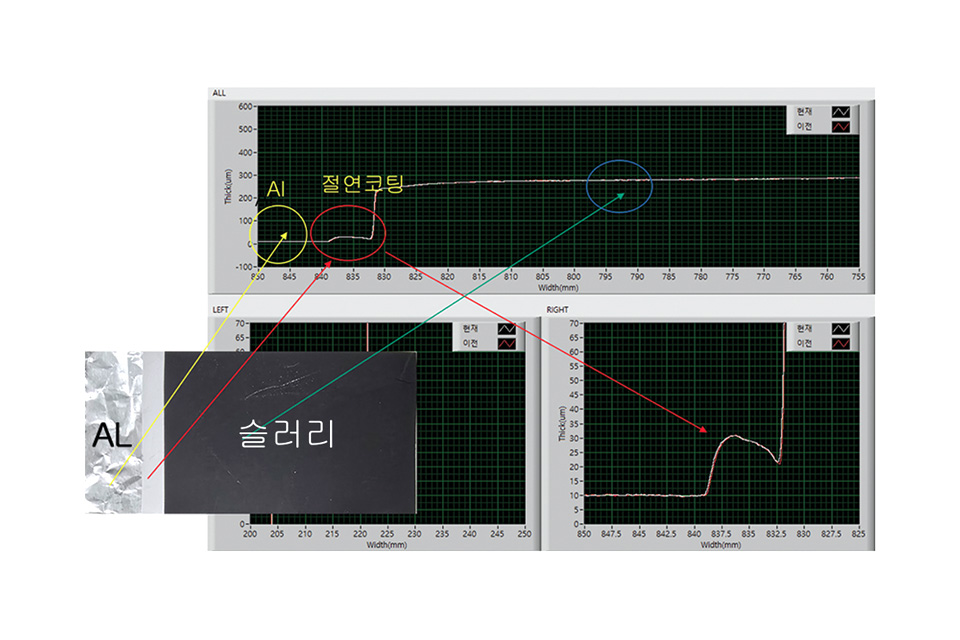

2. 二次電池コーティング工程の絶縁層厚、エッジプロファイル分析

上・下面各層の絶縁層とエッジプロファイルを一度に計測可能。

Beta Gauge (Anode & Cathode)
X-Ray Gauge (Cathode)
カソードエッジ絶縁層の同時測定

コーティングプロセス測定 — Insulation layer & edge profile analysis

3. 二次電池プレス工程の厚さ、重量測定及び制御

Measurement and Control for the Thickness and Weight in Press Process of Electrode.

5.セパレータの製造| LiBS

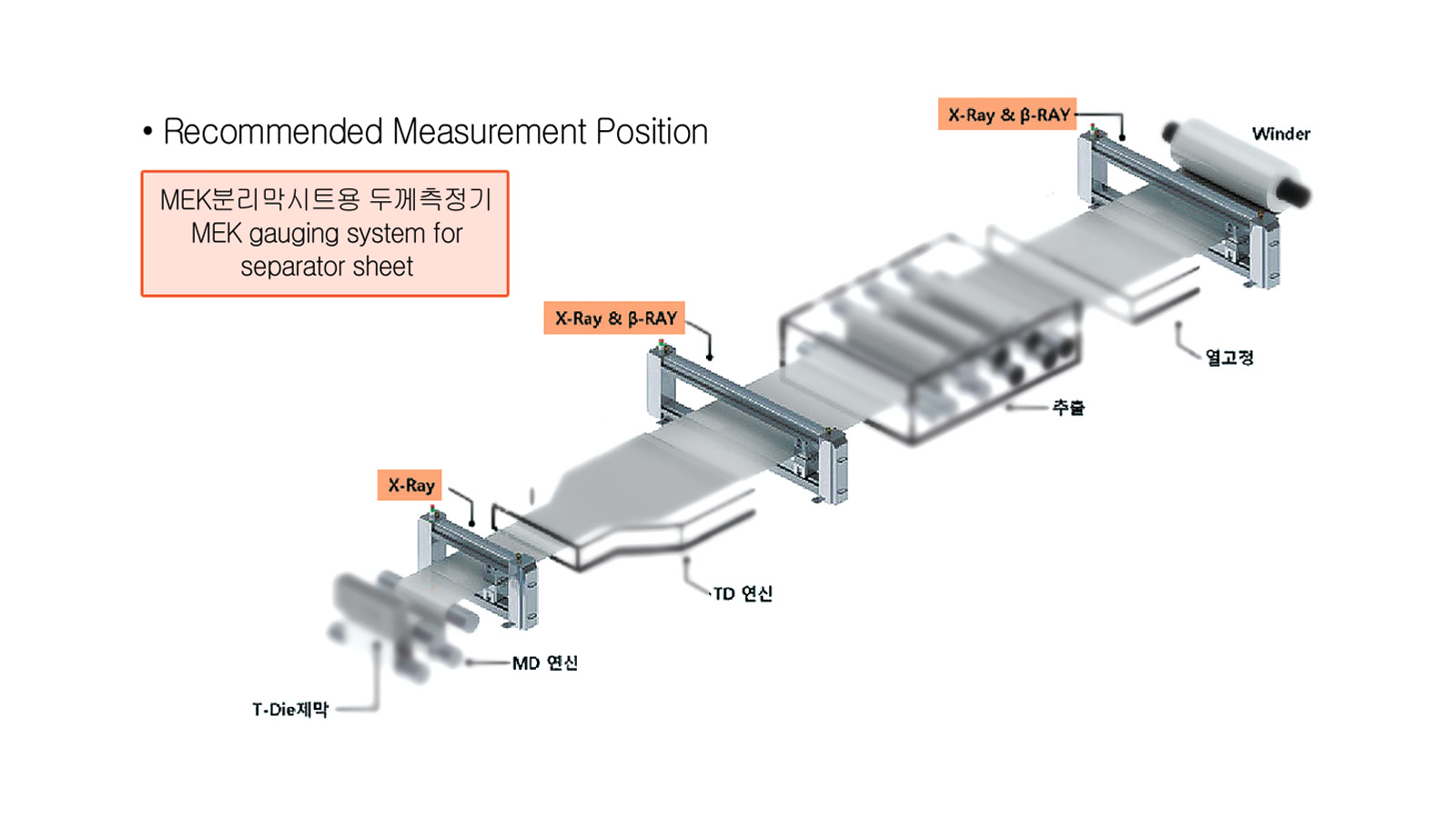

Battery BIAX Separator Film Manufacturing Process — Recommended Measurement Position

LiBSプロセス — Battery separator film process

分離膜厚の測定と制御

分離膜製造ラインの厚さ測定と自動制御。

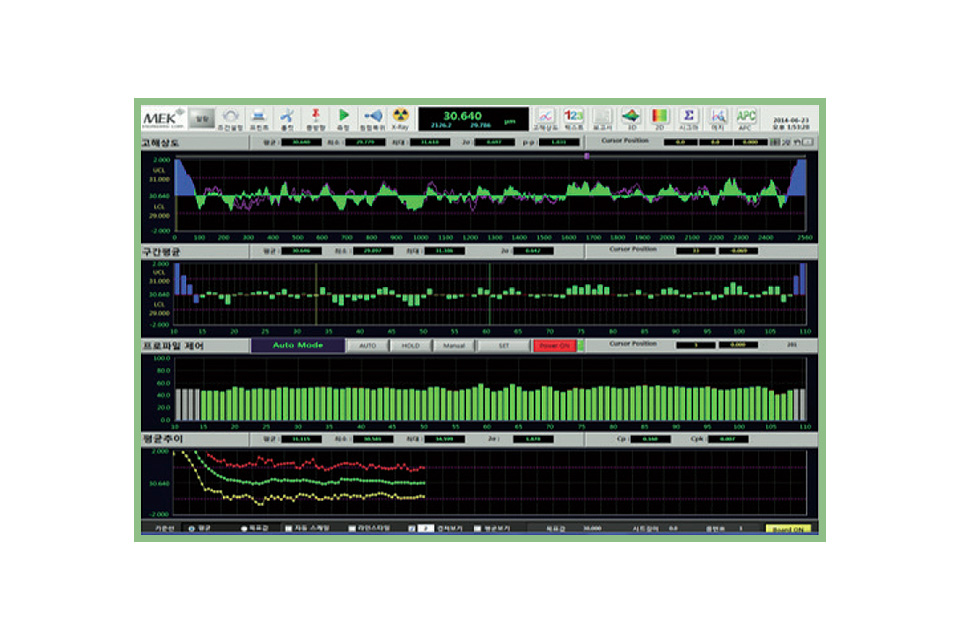

セパレーターメーター — MEK gauging system for separator sheet

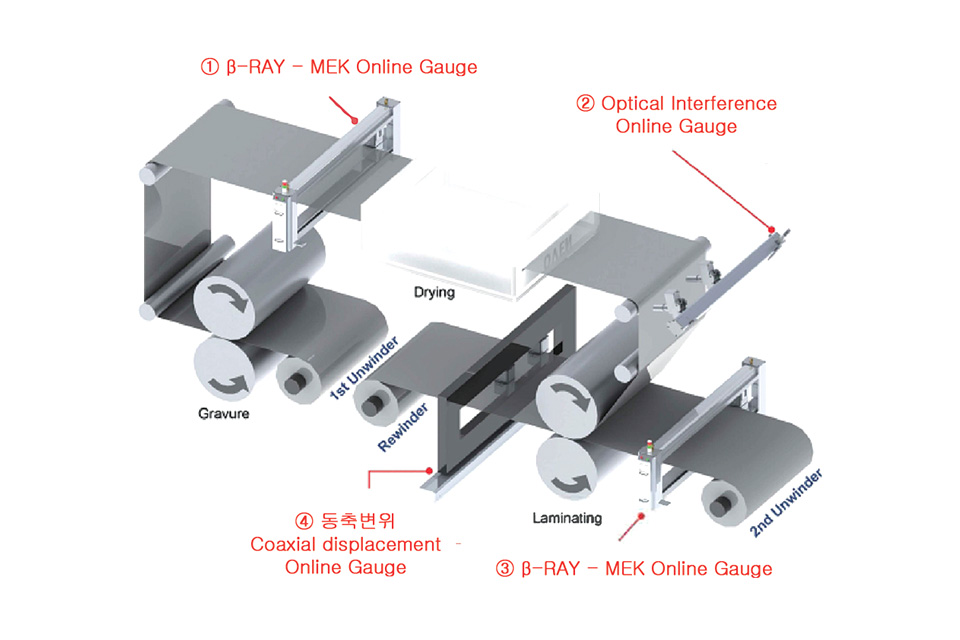

バッテリーコーティング

区間ごとの厚さの測定と制御ベース厚別測定後のコーティング部厚管理。

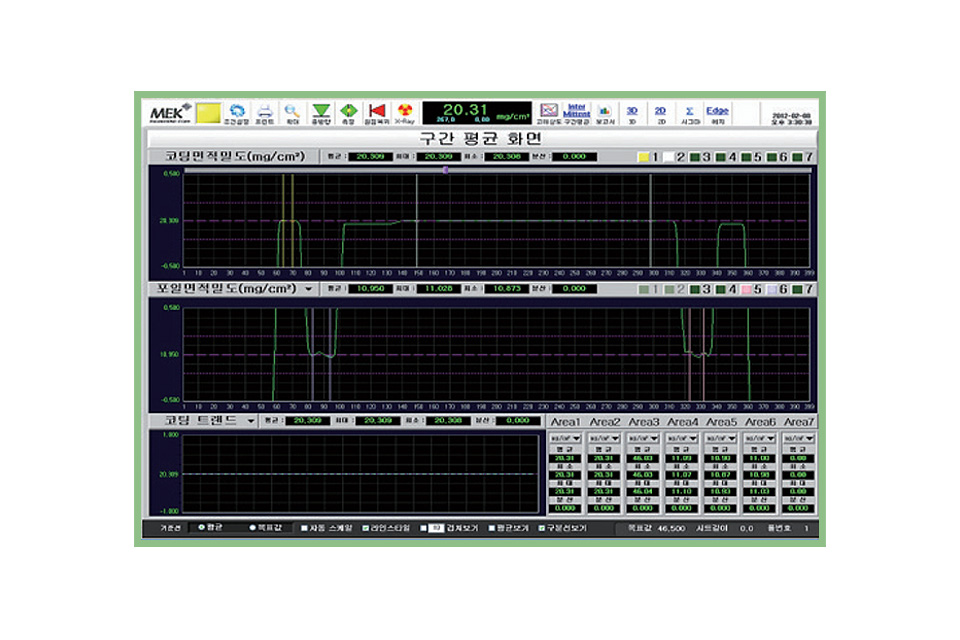

コーティングフィルム — Coated battery film measurement

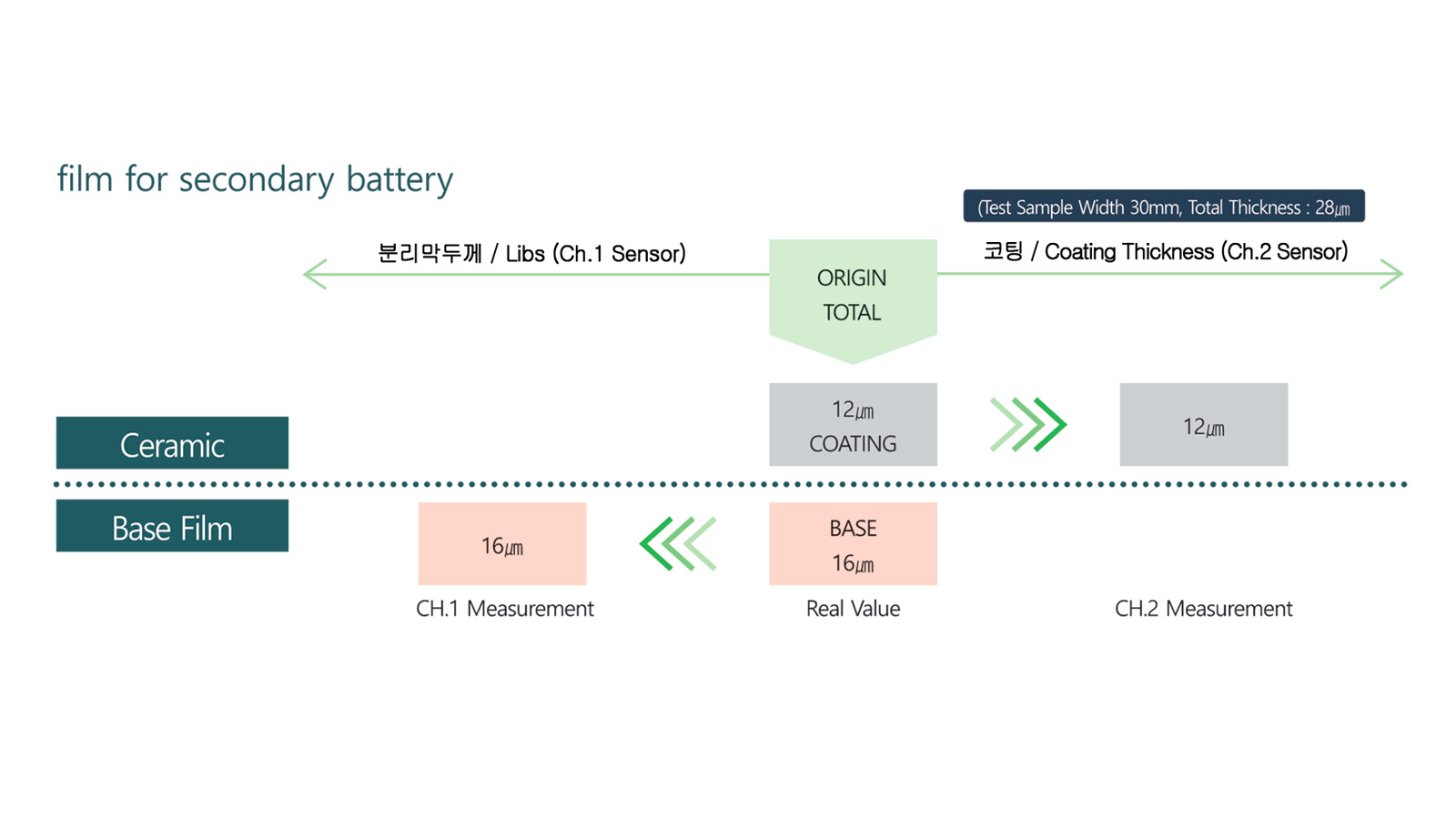

6.セパレーターコーティング| Coating for separator film

二次電池Base（分離膜）およびCoating（ceramic）厚さ同時・分離測定。

セラミックコーティング測定 — Ceramic coating thickness separation

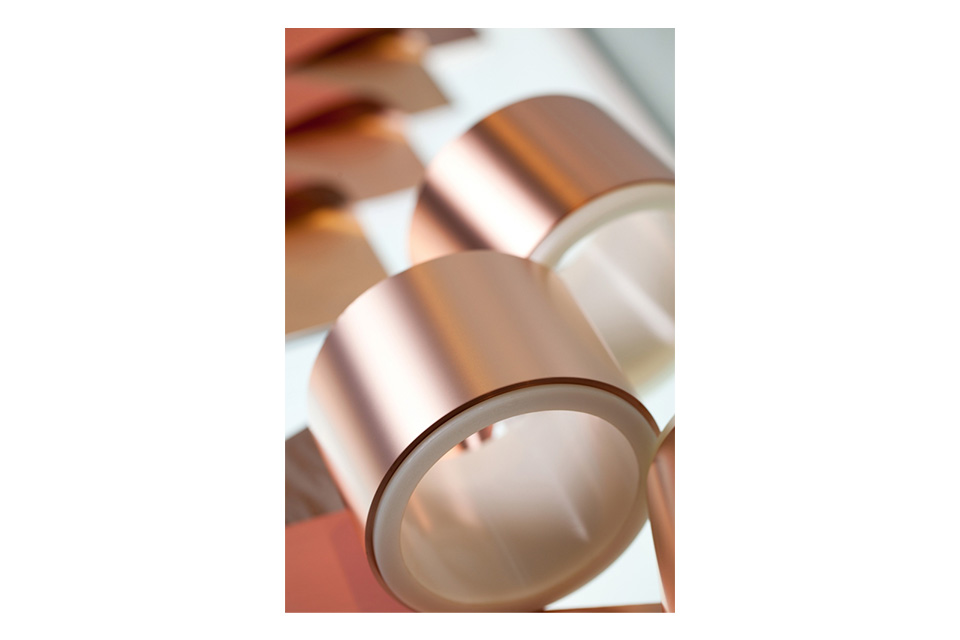

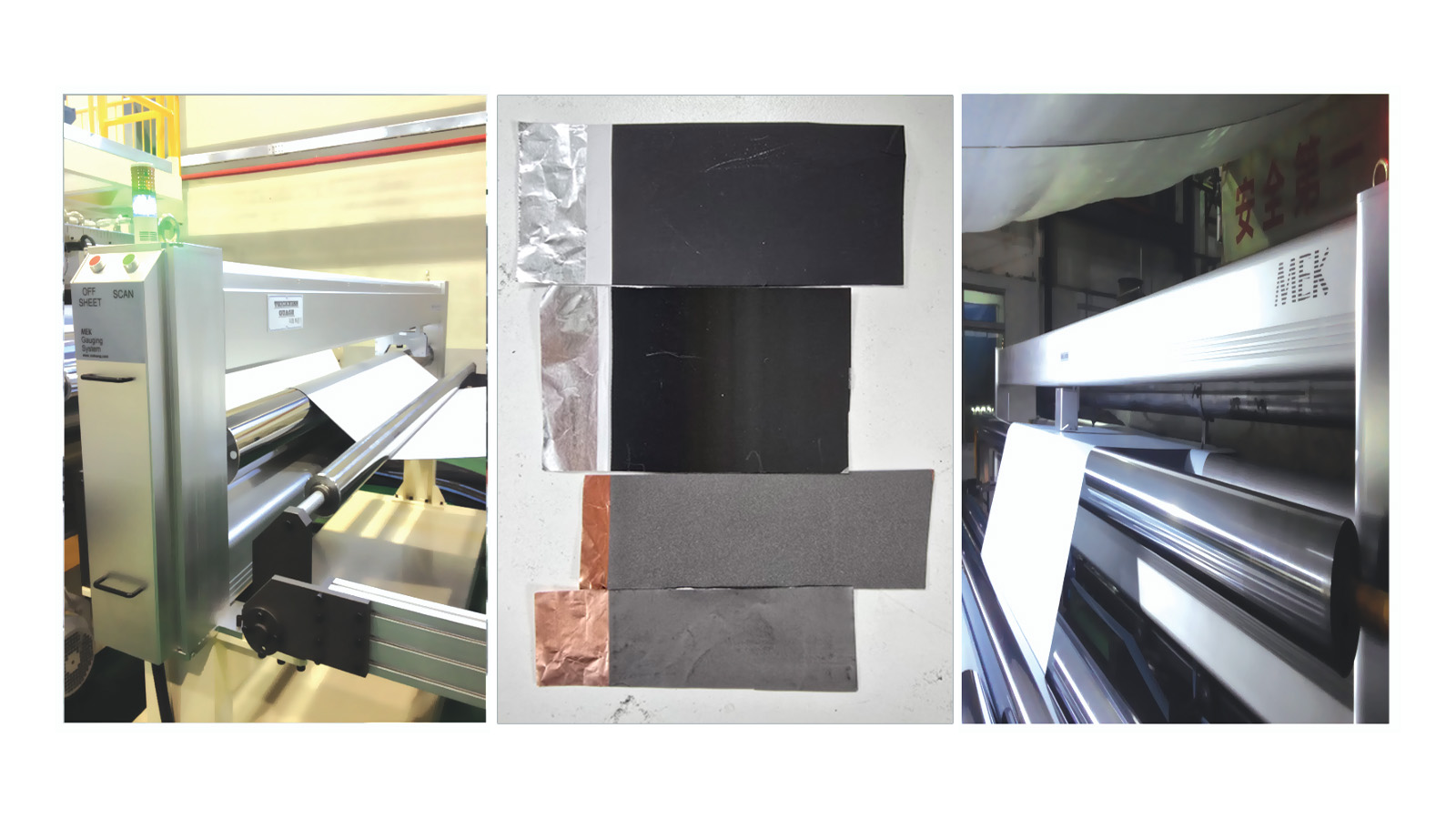

銅箔、ALの厚さ測定 - On-Line Thickness Gauging System Specifications。

アイテム	仕様
測定範囲	~80 µm(Cu foil, 15kV) / ~200 µm(Cu, 40kV) / ~150 µm(Al, 15kV) ~ 12,000 µm(Al, 30kV)
センサー	X-ray
再現性	±0.0002 µm(Cu)
適用工程	除泊、スリッター、オフライン（ED / Slitter / Offline）
品質管理	厚さ管理限界を超えたときのアラーム/ロールデータの保存
